2009/09/19 (Sat) 20:55
でーきーたー



途中ではんだ付け不良のせいで大きく時間を取られてしまった…
なぜだか上下段でえらくバイアス電流が違うという事態に陥ってて、結局電源ラインのはんだ付け不良のせいで変な抵抗が間に挟まってる状態になって異常なバイアス値になっていた。
さすがに詰め込みすぎたなぁ。

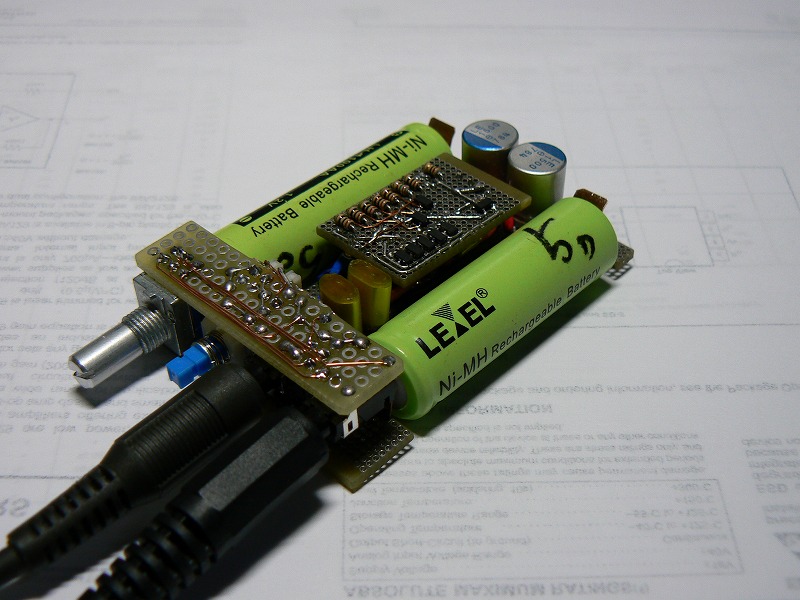

今回は高音質よりも使いやすさ!
ということで小型にまとめてみました。
回路自体はHA10と同じ。トランジスタが2SC3325/2SA1313に変わっただけ。
あとバイアス電流を固定にしますた。

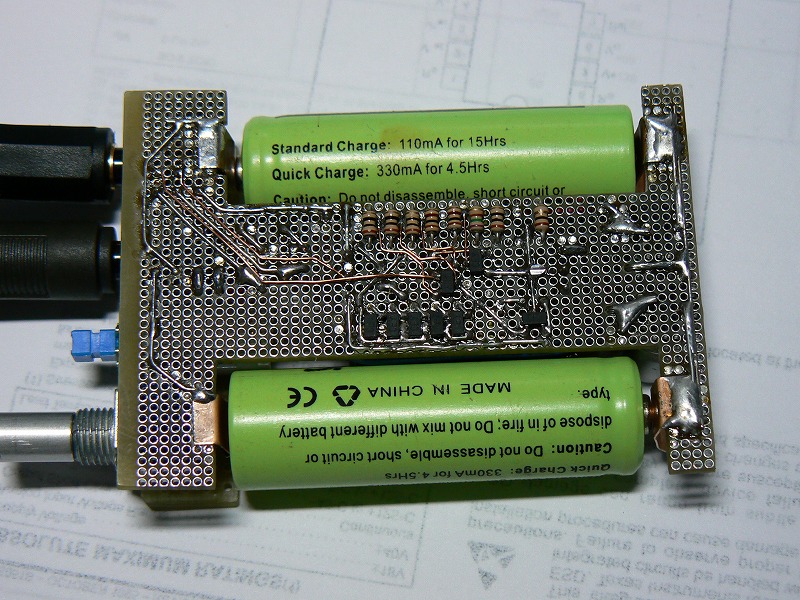

小型にするために、普段オーディオでは使わないようにしているUEWで配線しまくり。さすがにユニバーサル基板のこのサイズでUEW使わないのは無理だよ…

おかげでテイシンのTC-2におさまるようになりました…たぶん^^;
なんか自宅にあると思ってたテーパーリーマーが見当たらなくてボリュームの穴が開けられない…
ということで明日大学で箱に納めてきたいと思います。

にしても今回はいろいろと冒険をしてみました。
一番大きいのは電池ボックスを使わなかったこと!
リン青銅板で端子を作って基板にはんだ付けしてみました。
意外とまともかも。これいいなぁ。
ただ気をつけないと基板が変形する^^;

さてと。とりあえず手配線でもおさまったんだから頑張ってこれを発注にかけてみるかなぁ。

ちなみにトランジスタを変えたせいか、出力は1.8Vp-pも出ます。すげぇ。
電源電圧±1.23Vなのに。
あと、バイアス電流を50mA程度にしたのもあってか、トランジスタが電流容量大きいものになった成果、低音がやばいです。
別に音量が大きいわけではないのに、量感がすごいというか…

とりあえずスキマツアーでも垂れ流してエージングしてみます。
もって音質いいもので聴きたいんだけどなぁ。

リファレンスのCDデッキ、ひさびさに改造しようかなぁ。

いま秋月のサイト見て2SA1313と2SC3325の追加分を注文しようかと思ったら2SA1313がなくなってる!!!!

ど、どうしよ…
キットに使う気満々だったのに…
500mAも流せるいけいけなトランジスタだったのになぁ。
3325はまだあるのか…

どうすっかなぁ。
PR
この記事にコメントする
お名前
タイトル
文字色
メールアドレス
URL
コメント
パスワード   Vodafone絵文字 i-mode絵文字 Ezweb絵文字
無題
マルツに扱いがあるみたいです。 >2SA1313
https://www.marutsu.co.jp/user/shohin.php?p=41777
# 表面実装のカテゴリに入ってないので、見落としそうになりましたが。

ただ、仙台には在庫がないみたいですが・・・
tsh 2009/09/20(Sun)03:36:11 編集
たけぇ…
わざわざどもです。

が、高ぇ…
秋月だと22個220円だったのに…
うーむ、なんか別の考えるかなぁ。

DigKeyにもあったけど3000個からとか!!!
いくらなんでもそんなにいらないorz

HA10には16個しか使わんからなぁ。
strv 2009/09/20(Sun)16:28:03 編集
