アンケートの返答

コメントに書くと紛らわしいのでここでまとめて返答してみます。
もちろんまだまだアンケートは募集中ですよ～

・LED-Tendrosさん
> オプションでトランジスタのハンダづけアリとかあればいいと思います。苦手な人もいることでしょうし。

これが一番現実的そうですよね。要はC1とC2が選択できる…みたいな事ですよね。
問題はその実装の料金をどれくらいとるか^^;

・chonyoroさん
>あと、充電回路もあるとうれしいです。
>充電回路有り無し、2種類なんて無茶ですね（＾＾；

TC-2だったらぎりぎり入ったかもなんですけどねぇ…
まだ悩んでます^^;
単純に全部充電回路入りにしてジャンパ飛ばせば充電回路無しとして使えるってのがいいかなと思ってます。

・erlardさん
> あとは容量の大きいコンデンサを取り付けられるかが気になるところです。

とりあえず自分がよく使ってる12*Φ10mmはつけられるようにしたいところですね。
そうすれば2700uFまでありますから。

・シルク姉さん
> 入力と出力のジャックの間隔が狭そうですが、大丈夫でしょうか？

ん～何を持って大丈夫かにもよりますが^^;
みなさんが使ってるコネクタ次第ですからね～
自分が作ったHA10miniは端子間は中心距離で12.7mmあります。

>入出力のジャックの間にVRとSWを挟む配置はいかがでしょう？

それもひとつの手ではありますね。ただボリュームが操作しにくくなるので個人的には悩みどころでもあります^^;

>電池端子の基板への取り付けは2mmのネジとハンダの併用にしては？

ネジ…ですか。現状だとネジの頭が入るようなスペースは無いので厳しいですね^^;
それよりも端子をどうするかのほうが問題だったりします爆

とりあえずHA10miniに関することはこんなもんということで。

それとは別に
・GISenthueさん
> 全くペア取りが出来ずに苦戦しています。

なんか最近の秋月の袋だとそうみたいですね。別の方もおっしゃってました。
ロットの問題なのかなぁ。
自分が買ったのはC1815もA1015もだいたいhFEが120～150に収まってる感じでした。

以上取り急ぎ。

ケースを悩む

アンケートこたえてくださっている方、ありがとうございます。

結局いろいろ悩むんですよね～
特に箱。

自作の最大の難点が箱です。
特に電池交換について。

TC-2でHA10miniを作った場合、電池交換はねじ4本をはずさないといけません。
まぁ4本はずせばすぐに交換できるし、とは言ったものの。
アンケートにあった「つまみつきねじ」ですが、調べてみるとφ6mm、高さ3mmなつまみつきねじがあるみたいですね。
それとTC-2組み合わせるのもありかなぁなどと。

かといって電池ボックスつきのケースってみんなでかいんですよね…
個人的に単4使いたくない(管理する電池を増やしたくない)ので単3が入るってのが前提なんですが。
タカチのGH-135M*なら使ってもいいかなと思うんですが。70*135*24mmです。
あとはHB-D117*とか、HA1539-P*とか。
http://www.takachi-el.co.jp/data/catalog/catalog06.html
ぶっちゃけタカチのこれらのケースに入れるのであればHA10miniじゃ無くても入ると思うんですよね。ノーマルのHA10でも。

電池交換のしやすさをとるか、サイズをとるかの二択なわけですが…

後は数も悩みどころですね。
基板は50枚も100枚も大幅には値段変わらないので、100枚くらい作るつもりでいますがケースが…
ケースがうん十個も不良在庫したら涙止まんないしなぁ…
むつかしい。nabeさんはいくつ頒布したんだろ。

あ、そういえば安くて小さいニッケル水素用の充電IC知ってたら教えてください^^;
あと入手しやすいってのも追加条件で…　できればデジキーも使いたくないかんじで。

動かないときは

HA10基板の取り説をアップデートしました。

http://www6.atpages.jp/mlkwy/doc/ha10c77.html

「動かないときは」という項目を追加しましたのでうまく動いてないときは参考にしてください。

大体の人の手元には届いたかと思います。
部品点数が多いのであさらず組み立ててください。

ちなみに電池電源(±1.2V)でHD650が十分動作するという報告をもらいました。
再生機の出力振幅がよほど小さくない限りハイインピなヘッドフォンでも問題ないようです。

他にも動作報告・動かない報告お待ちしております。

[追記]
更に取り説アップデートしました。
メールで電源部の質問を受けたので、電源について追記しました。
確認してください。

AC電源化

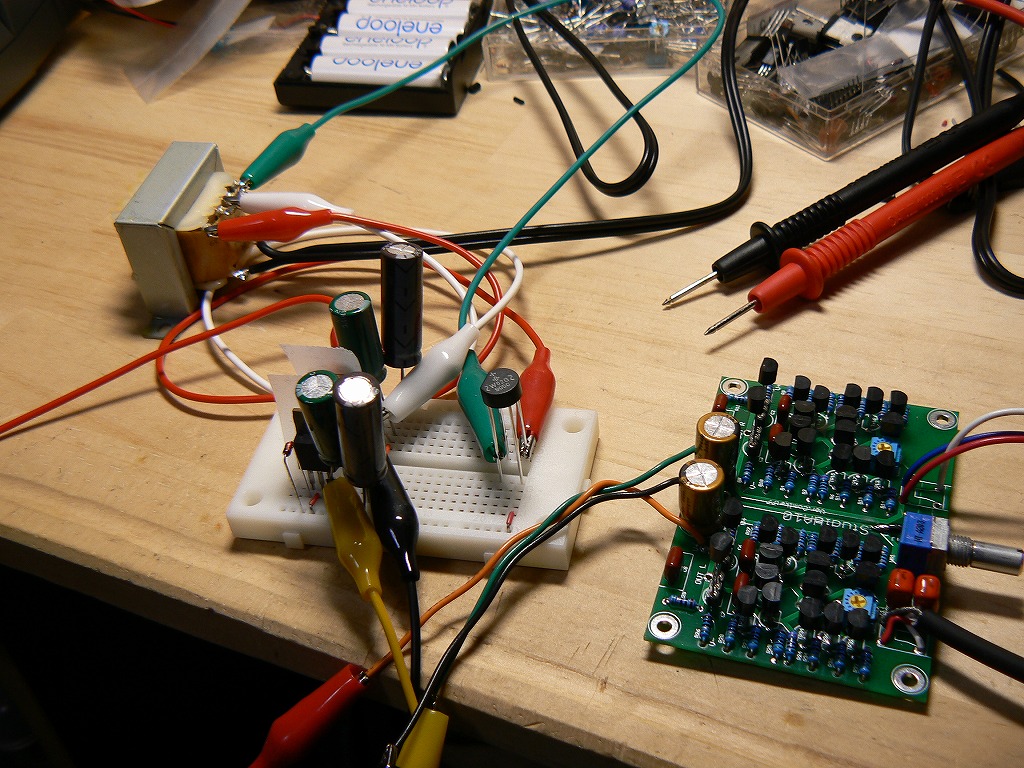

HA10基板をAC電源で動かしてみました。



こんな感じでトランスを使って簡単な正負電源を作ってみました。

一般的なダイオードブリッヂ(ジ?)にツェナーダイオード+トランジスタの簡単な電源です。
たったこれだけでもノイズ皆無な電源になります。
というか個人的にはオープンループゲインの大きくて強大なフィードバックのかかった電源よりこっちのほうが好きだったりします。
音質を細かく比較したわけではないですが、電流変動時の電圧変動が穏やかなのでパルスノイズを発生することが無いのが味噌だと思っています。
あくまでも思っているだけですw

回路に供給しているのは±4V位です。
ただ本当に一番簡単な電源なんで出力電圧が±で0.1V位違います。これはトランジスタのVbeとツェナーダイオードの個体差が原因ですね。
この状態でアンプの出力オフセットは最大で10mV位になってしまうようでした。
イヤホンに接続する場合には出力カップリングコンを入れたほうがいいですね。
もしくは電源電圧を調整できるようにするか。
まぁカップリングコンを入れとくのが一番簡単で安全だとは思います。

この構成で電源回路作って箱に収めるかなぁ。
それとも7805/7905あたりでも作って比べてみようかなぁ。
ぶっちゃけ面倒くs(ry
どっちかってとディスクリ電源と7805つかったのとで電圧をあわせるのが面倒。
電源電圧違う状態のアンプで音比較しても意味ないし。
でもでもこれで一回比較しとけば後は同じように…で済ませ…られないなぁきっと。

66666アクセス

もう後すこしですね。
記念になにかプレゼント会でも開こう…　と思ったんですが、うちジャンクしかないしなぁ爆

あぁ改造済みのPC用スピーカとかほしい人いるかなw
その程度?

今度不用品リストでも作って公開してみようかしら。

HA10基板ですが、通販分も届き始めているようで。
部品数が多いので組み立ては面倒ですが、がんばって作ってやってください^^;

動作報告

#通販分を発送しました。クロネコメール便を利用してみました。
#振込みがまだな方は適当にお願いします。
#あと、余り分はまだどうするか決めてないのでもう少しお待ちください。

とりあえず±2.4V電源で動くことを確認しました。


この程度の電圧変更だったら特に調整も必要なく動きますね。
ただ、バイアス電流は大きくなるのでいったんバイアスを最低にしてから調整しなおす必要があります。

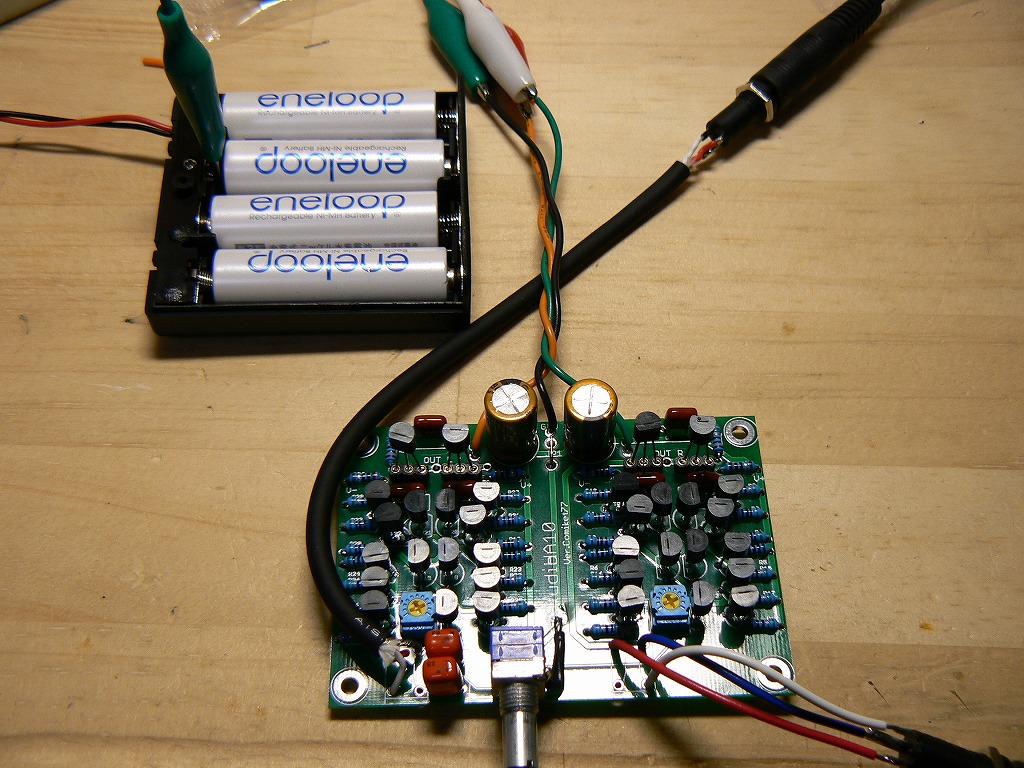

あと写真を見るとわかると思いますが、今回つくった基板はコネクタを基板につけないでケーブルを引き出してみました。
