2008/02/23 (Sat) 23:04
来年度の新入生にはAVRでマイコンを学んでもらうことが決まってます。

それに向けて、現役生向けのAVR講習会がひらかれているわけですが、
内容はLEDの点灯や、タイマーの制作、スイッチ入力といった程度です。
新入生には、AVRを使ってライントレーサーを作ってもらうので、
現役もそれくらいには触れときたいなぁと部長が漏らしてたので
さくっと昨日から作ってみました。

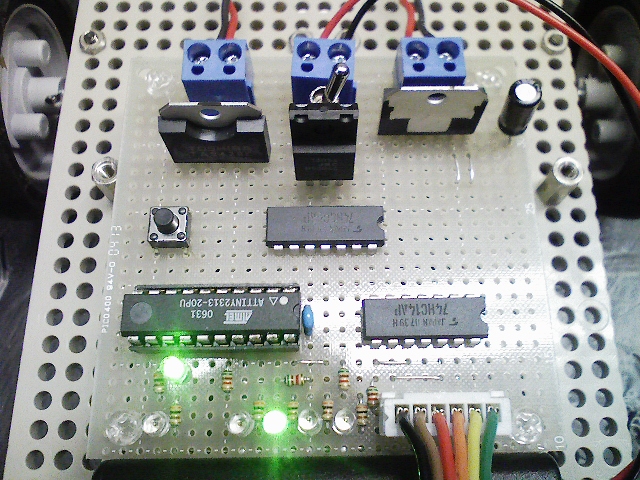

AVRには講習会で使ってるATtiny2313を使用しています。

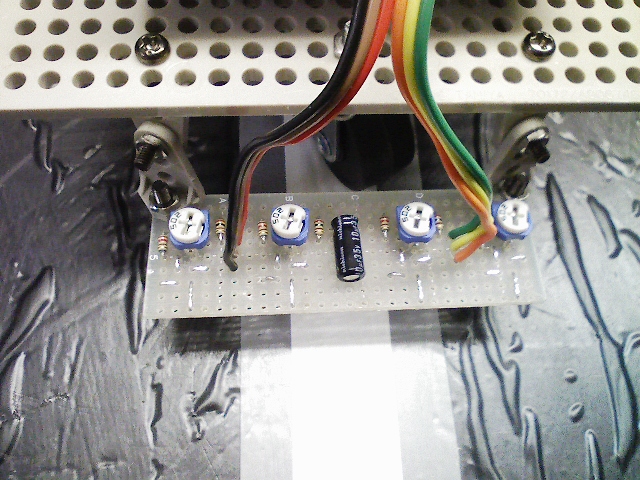

ラインセンサーはデジタル4つ。
モーターはモータードライバーを使って簡単に済ませてます。
それでも少し回路を工夫して、TIMER0のPWM出力ピンを
モーターのPWMとして利用できるように工夫しているので
プログラムの幅は広がると思います。



そしてセンサー基板もアナログ値で出力してるので、
処理側の回路を変えることでアナログのトレースも
できるようになってます。
まぁマイコン基板を作ればの話ですがね。

ハードのほうは手持ちの部品で済ませましたが、
とりあえず走るのは確認できました。

延べ制作時間は8時間くらいですかね。
意外とかかってしまいました・・・

とりあえず次のAVR講習には間に合ったからいいか。
