完成報告

HA10の基板が頒布できるところまできました。

基板で組んだときはあまり問題にならなかった部分が表面化したりもしてちょっとパッチ当てをしたほうがいい部分もあります。

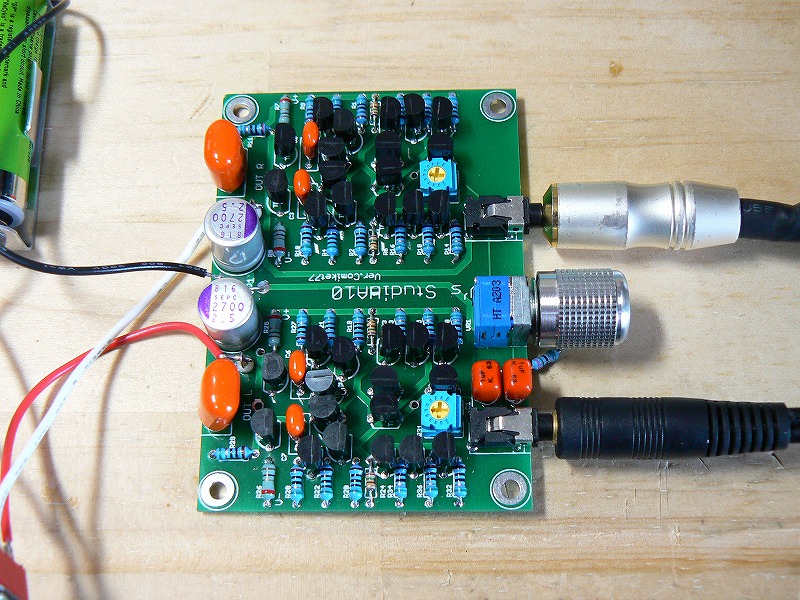

ということで完成時の写真となります。

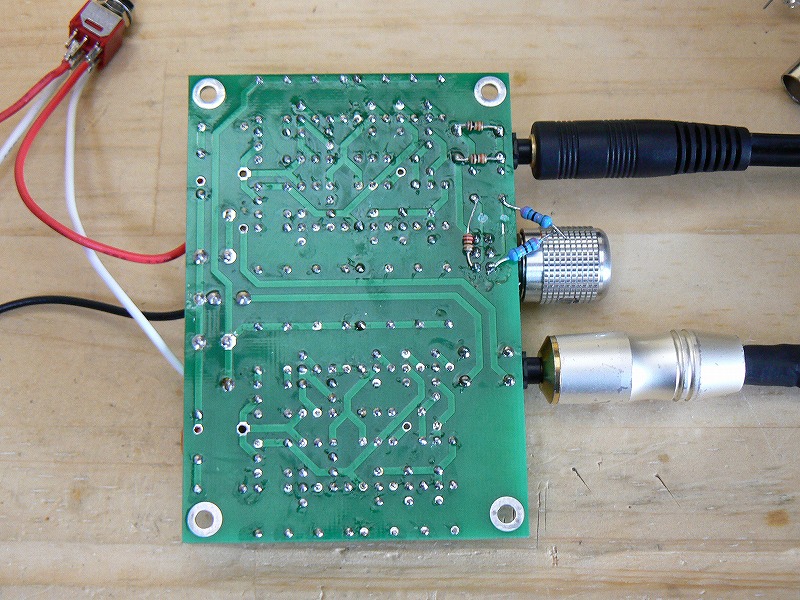

パッチ当ては各chあたり2箇所になります。
据え置の機械で使う分にはどっちもいらないと思うんですが、ポータブルプレイヤーやノートPCで再生すると発振してしまうようです。

そのほかの細かいミスは以下のとおりです。
・シルク印刷で文字がかぶってしまっている。
・3.5mmジャックの位置を間違えて基板から少しはみ出してしまう
・入力カップリングコンデンサのスペースがちょっと狭い

この辺は取り説にも記載しますのでよく読んでください^^;

そういえば回路図はブログにあります、とかいってたんですが、すごくわかりにくいタイトルだったのでここにリンクしておきます。
HA10回路図および部品図(蛇の目基板用)
