2014/08/07 (Thu) 18:30
※8/10 ちょっと追記

お久しぶりです。すっかり遅くなりましたが、メイン頒布物が無事間に合いそうなので告知です。

■会場案内
頒布場所
 三日目 西 く15a STRV's Studio
頒布物
 新基板 STOyyb 完成品(ピンヘッダなし) 3000円
 新基板 STOyyb 基板のみ 500円
 新刊 STM32はじめてマニュアル 500円(間に合うか怪しい)間に合った
 既刊 マルチコプタ超入門改訂版 500円
委託
 http://hal900.dyndns-home.com/mys/

当日は、今回頒布する基板でモータ制御するサンプルとか持ってければいいなと思ってます。まだ妄想段階。

今回のメインは、STM32マイコンを使った汎用小型マイコン基板「STOyyb」の頒布です。


600milの28ピンなので、ちょっと使いたいときにさくっと使えるサイズです。某所のSTM32基板が痒いところに手が届かない感じが悩んでいたので、自分のほしいように作りました。普通のピンヘッダをつけてもいいですが、28ピンのICソケットに刺さるようなピンにするのもありだと思います。
また、USB端子も搭載しているので、DFUファームを書き込んでUSB経由で開発するもよし、USBデバイスにするもよし、です。
追って、開発環境などを更新していく予定です。

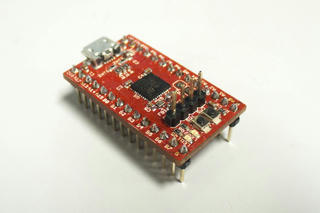

※写真はテストバージョンなので、頒布物とはちょっとだけ異なります。

■基板仕様
搭載マイコン
 STM32F103TBU6 (Cortex-M3)
電源
 5~12[V] 3.5~6[V] 三端子レギュレータが乗ってます。マイコンは3.3V動作。ジャンパ設定でUSB給電も可能。
端子
 IO全ピン引き出し
 USB microB
 SWD用4ピン (3.3V、SWCLK、GND、SWDIO)
 シリアル書き込み用BOOTピン
スイッチ
 リセットスイッチ(NRST)
 ユーザスイッチ(PA0)

 8MHzオシレータ
 ポリスイッチ
 LED×2
 有鉛半田
回路図
 http://file.strv.blog.shinobi.jp/STOyyb_sch.pdf
サンプルプログラム
 http://file.strv.blog.shinobi.jp/STOyyb.zip
