2014/05/10 (Sat) 23:57


自分の周りでPENTAX Qシリーズを使って、変な遊びをしている人たちがいて、楽しそうだなーと思っており、増税をきっかけに自分もQ10を買いました。
その後、各種アダプタとかレンズをebayとかalibabaで中国に発注していたのですが、ようやく最近揃ってきて、使えるようになってきました。


まず、QマウントとCマウントの変換アダプタです。左のはAmazonでかったもので、2kくらいでした。右のはebayからかったものをフライスで5mmほど削り、CSマウント化したものです。
本当は旋盤を使いたいところですが、自由に使える旋盤が身近になかったので諦めてフライスにしました。
そもそも、Qマウントのフランジバックがメーカー非公開で、ちゃんとした値がなく、どのアダプタも微妙に寸法が違うようなので、フランジバックをきっちるするのはあきらめ、シムリングで調整することにしました。
なんでCSマウント化したかというと、防犯カメラ用のレンズにCSマウントが多いから、というものです。
当初は、最初にかったのアダプタをCSマウント化しようと思ってたのですが、ネジが2mm程度しか切られておらず、5mm削ることができなかったからです。なので、がんばって写真判断で5mm以上ネジが切られてそうなマウントを探しだして購入したのが右です。幸い、ネジ部は7mmくらいあったので、無事にCS化しても使えています。


もう一つが、C(CS)マウントからM12のSマウント?に変換するアダプタです。いわゆるボードカメラレンズ等と言われているレンズ用のマウントですね。
これもebayでかったものですが、見ての通り、レンズ側の面に段があり、わりとおくまでねじ込めるようになっているのですが、Cマウントアダプタにつけた状態では、一部のレンズはねじ込み量が足りず、無限遠を出すことができませんでした。
CSマウントアダプタに付けた場合は、すべてのM12レンズで無限遠が出るようになりました。
本当はQマウントから直接M12マウントに変換できるようなアダプタをつくろうかと思ったのですが、M12×0.5mmピッチというタップが高かったので諦めました…



Cマウントアダプタに防犯カメラレンズ(6mm/F1.2)をつけたところ。このレンズ、本当はCSマウント用なのですが、ねじ込み量が大きくとられており、Cマウントで利用できました。
このレンズで撮った写真→https://flic.kr/p/n8atDV https://flic.kr/p/n3fCrK

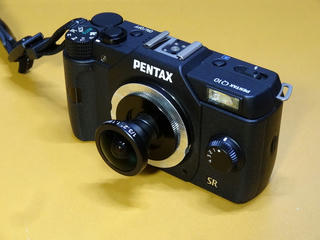

CSマウントアダプタにM12の魚眼レンズをつけたところ。左が1.19mmで右が2.1mmです。
1.19mmという表記が本当なのかわかりませんが、Q10でピントがあうところでは、だいたい画角が180度になります。
このレンズで撮った写真→https://flic.kr/p/nsMDx5
このレンズで撮った動画→https://www.youtube.com/watch?v=WNikFhkC4fg
思ってたよりもはるかに解像度が高く、色収差も少なくかなり満足しています。ただ、1/3.2"センサー用(そんなサイズのあるのか?)のレンズなので、かなりイメージサークルは小さいです。動画の方は拡大して真ん中になるように移動してます。
2.1mmのほうはまだまともに写真撮ってないのでそのうちに…


ちなみに、M12なレンズは8個セットで$15くらいだったのでわさわさあります。
ただ、マウントアダプタ側に、ねじ込みを固定量を固定するような機構がないため、ちょうどいいフォーカスのところで固定することができず、レンズがガクガクしてしまいます。
なので、monotaroで内径12mmのバネを購入し、適当にきってレンズネジ部に差し込んで使っています。
これを使えば、レンズを直接固定しなくても、だいたい問題なくなりました。

とりあえずこれでしばらく色々と遊べそうです。
本当は8-48mm/F1.0とかいうアホみたいなズームレンズ(バリフォーカルではない)も入手しているのですが、電動絞りを駆動できる回路が作り終わってないので外で撮影できず…な状況です。
というか、内蔵されてたドライブ回路が行方不明になってしまったので(ry


[追記]
2.1mmのレンズでも撮ってみました.ついでにflickrの埋め込みタグテストも兼ねて.
