なんか締切を3日ぐらい勘違いしててやばげな状態です。

そんな時に限って面白い回路思いついたりするんですよね。さぁこまった。

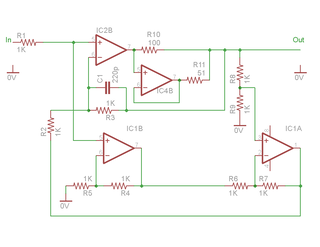

こんな回路思いついてみました。
なんか探せば誰かがやっているような気もしますが…

とりあえずLTSpiceでさくっとシミュレーションしてみたら1KHz時に歪率が64Ω+100uH負荷で0.000003%、300Ω+100uH負荷で0.000001%とか表示されました。
ほんとかよ、と。

ちなみにどういう意図の回路かというと、すごく単純。
「入力と出力の差でずれてる分が歪だよね」
「その歪を打ち消すようにフィードバックすればよくね?」
という話です。

IC2、IC4がいわゆる普通のヘッドホンとして組まれるような回路でぶっちゃけこの部分はこの回路でなくてもいいと思います。
ここでは出力増強のため司さんのやっているバッファを使わせてもらいましたが、ダイヤモンドバッファでもいいと思います。
で肝心なのがIC1で、IC2、IC4のアンプの入出力を比較して、その誤差をアンプの増幅基準にフィードバックしています。
アンプ部に2倍の増幅度があるため、R8,9で分圧してIC1の各入力が同じ振幅になるように調整しています。

ホントにこのフィードバック部の効果なのかR2をGNDに接続してIC1Aの出力を開放して同じ回路でシミュレーションしてみたところ、歪率は一桁多くなるようです。
そもそもIC1Aの出力に波形が観測出来ているので効果あることは間違いないです。
この部分のおかげかわかりませんが、誘導負荷をぶら下げても発振しにくいようです。
が、zobelは入れたほうがいいかもです。

ちなみにR10とR11ですが、このような値の方が全体の歪率を下げられました。
たぶんIC2が電圧増幅してるのであまり出力電流を流さない方がひずみにくいと言う話なんだと思いますが。
ただ追い込んではいないのでベストな値とは限りません。

もちろんその他の抵抗についても追い込んでないので比率だけあわせて変更してみる必要があるかも知りません。

いやぁ。単純な発想だったのに顕著な効果が得られるようで。
だれかこいつも作って実験してくださいw
自分はまだしばらく発表会から開放されないので…

あと、これと同じ仕組の回路がすでにあるよって場合も教えてください。
