#通販分を発送しました。クロネコメール便を利用してみました。
#振込みがまだな方は適当にお願いします。
#あと、余り分はまだどうするか決めてないのでもう少しお待ちください。

とりあえず±2.4V電源で動くことを確認しました。


この程度の電圧変更だったら特に調整も必要なく動きますね。
ただ、バイアス電流は大きくなるのでいったんバイアスを最低にしてから調整しなおす必要があります。

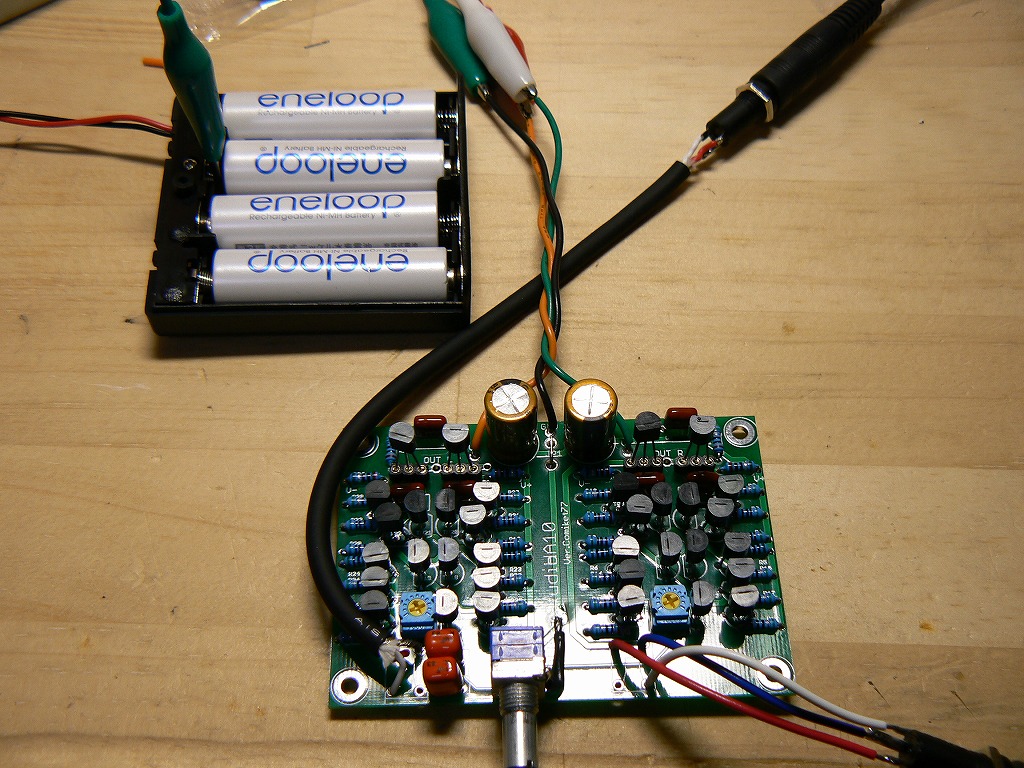

あと写真を見るとわかると思いますが、今回つくった基板はコネクタを基板につけないでケーブルを引き出してみました。
こんな状態で使っても発振は観測できなかったので安定していると思います。
パッチは当てた状態ですが。

ちなみに±12V電源にしたらアウトでした。
R13を1Kとか2Kとか大きくしないとだめですね。バイアス電流が流れすぎてあっという間に熱暴走コースです。
あと、終段がTO92なトランジスタだと熱容量的にも厳しいですね。

とりあえず電源電圧を上げて楽しむのは±6Vくらいまでが簡単で確実かもしれません。
ぶっちゃけ電源電圧上げてもそんなに性能変わらないとおもいます。
計測してないので値はわからないですが、±2.4V以上ならほとんど変わらないんじゃないかなと。
±1.2Vと2.4Vは変わる可能性ありますが。

とりあえず報告まで。
