2012/10/08 (Mon) 18:30
LiPoを使うときは放電し過ぎないようにしっかり管理する必要があります。世の中にはそのための回路やらキットやらがたくさん販売されていますが、毎度買い忘れてたので自作して使ってました。

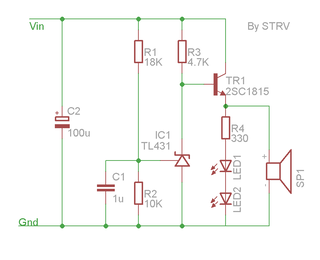

この定数はLiPo2直用に、7Vくらいでブザーがなり、LEDが光るようになっています。電圧を変える場合はR1の値を下記の式で調整することで対応できます。

R1[Ω] = ((E[V] / 2.5[V]) - 1)*R2[Ω]

Eが検出電圧で、R2は今は10[KΩ]になっています。2.5[V]というのはTL431の検出電圧2.495[V]を丸めたものです。

こんな簡単な回路でもとりあえず目的は達成できるので便利です。
