注意 この回路はバグ有りです。使わないでください。ただいま訂正版製作中。

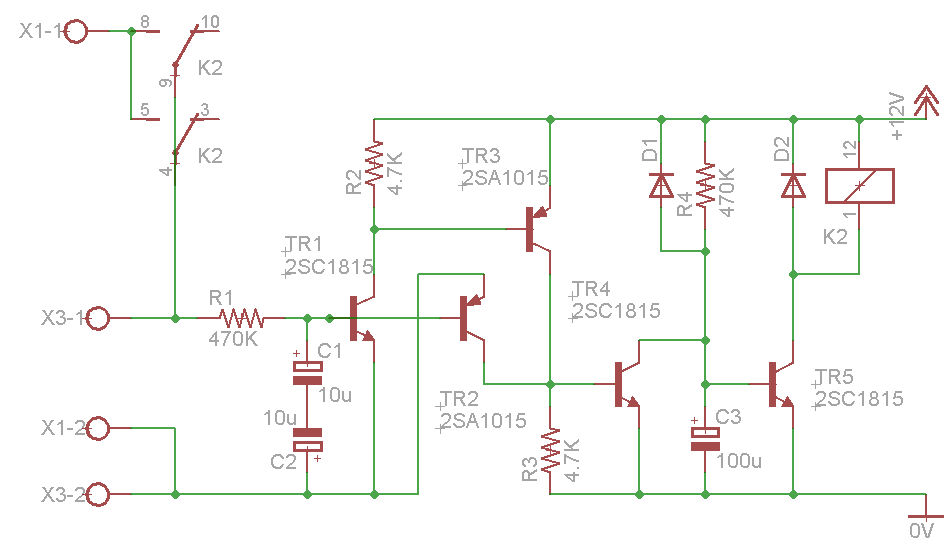

以前紹介したBTLアンプ用の遅延リレー兼DC検出のプロテクタを作ってみました。
もうこれ以上ないくらい簡単な構成です。
ただし注意するのは電源電圧に対してBTLアンプの出力が中点に近い必要があります。
C1,C2は4.7uFのバイポーラコンデンサでも構いません。今回は手持ちの部品で済ませたのでバイポーラ接続にして使いました。
ちなみに両電源の場合にも簡単に対応することができます。
需要があれば回路図公開しますが。
簡単に動作説明するとR1,C2,C2がLPFになっており、DC分のみ検出します。
まぁ正直値は適当ですが^^;
100KΩでも十分だと思います。
で、Tr1とTr2がDC検出の要になっており、入力の電位差が0.7V程度になれぱ正負によってどちらかのトランジスタがONになります。
するとそれにしたがってR3がアクティブになるのでTr4がアクティブになり、Tr5をオフにします。
実際にはR1での電圧降下があるのでもっと検出電圧は大きくなってしまいます。
なので100KΩとかのほうがよろしいです。
どんなに頑張ってもトランジスタのアクティブになるVBE以下の電圧は検出できないので、もっと細かく検出したい場合には向きません。
まぁ保護回路なので異常検出出来ればよいでしょう、ということで。
あとは組み立てだけ、なんですが未だにシンガポールから工具が帰ってきてないので組み立てられず…
明日かあさってには帰ってくるはずなのでそれ来たら組み立てられまする。
以前紹介したBTLアンプ用の遅延リレー兼DC検出のプロテクタを作ってみました。
もうこれ以上ないくらい簡単な構成です。
ただし注意するのは電源電圧に対してBTLアンプの出力が中点に近い必要があります。
C1,C2は4.7uFのバイポーラコンデンサでも構いません。今回は手持ちの部品で済ませたのでバイポーラ接続にして使いました。
ちなみに両電源の場合にも簡単に対応することができます。
需要があれば回路図公開しますが。
簡単に動作説明するとR1,C2,C2がLPFになっており、DC分のみ検出します。
まぁ正直値は適当ですが^^;
100KΩでも十分だと思います。
で、Tr1とTr2がDC検出の要になっており、入力の電位差が0.7V程度になれぱ正負によってどちらかのトランジスタがONになります。
するとそれにしたがってR3がアクティブになるのでTr4がアクティブになり、Tr5をオフにします。
実際にはR1での電圧降下があるのでもっと検出電圧は大きくなってしまいます。
なので100KΩとかのほうがよろしいです。
どんなに頑張ってもトランジスタのアクティブになるVBE以下の電圧は検出できないので、もっと細かく検出したい場合には向きません。
まぁ保護回路なので異常検出出来ればよいでしょう、ということで。
あとは組み立てだけ、なんですが未だにシンガポールから工具が帰ってきてないので組み立てられず…
明日かあさってには帰ってくるはずなのでそれ来たら組み立てられまする。
