2009/05/22 (Fri) 03:00
昨日の続き。

結局シンプルな金田式はいまいち面白くないのと、発振しやすいのでパス。
工夫のしどころが見つかったらまたやるかも。

で、今日は大失敗したHA07のリメイク。
HA07は結局直流安定性がよくなかったのが失敗。

なので電圧増幅段を組んで負帰還できるようにしてみました。

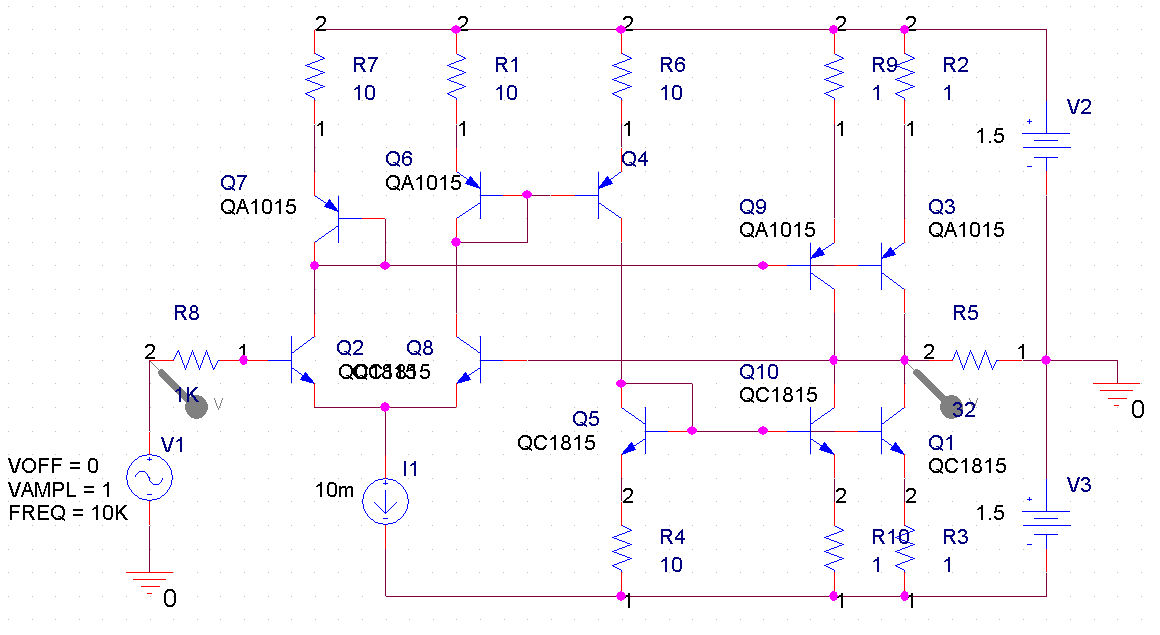

こんな回路。

PspiceでシミュレーションしてたのでPspicceの回路図です。
この構成で±1.5V電源で1.2Vくらいの振幅とれます。

ただ、カレントミラーだらけなので無駄バイアス電流が流れまくりです爆

ブレッドボードで組んでみましたが、発振もなくいい感じで動いてます。
高域が雑な音に感じましたが、部品のせいもあるだろうし…
ちょっと基板に組んでみようかな?
±1.5Vで動くDC直結ディスクリートHPAってそんなにないんじゃないかなと思うんですが。

今日は遅いので土日にでも配置考えて基板にしてみようか。
