何とかなるもんだ

[追記があります]

さて。

研究が詰んできましたorz

なので息抜きに逃げます爆

いや、研究もまじめにやってますよ。最近進捗書いてませんがCADでバリバリ設計しています。明日には完成させないと。
でも宇宙探査工学のレポが終わってないorz

それはさておき、例の回路です。

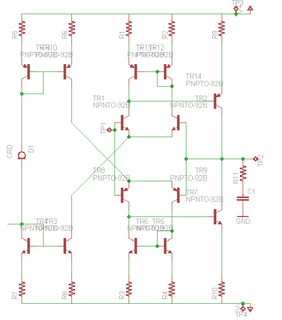

こんな感じ。
トランジスタはすべて2SC1815/2SA1015です。CRDは1mA。

ポイントは
・上下対称にした
　→この前の回路は片側のクリップが大きかったから
・カレントミラーによる出力をやめた
　→無駄バイアス多すぎ
みたいなところで。

作っといてあれですが、ぶっちゃけ終段の直流バイアスがどうやって決まるのかがわからない爆
当初はもうちょっと違う回路だったんですが、気まぐれでこの回路にしたらよく動いてしまったもので^^;

あと、オフセット調整をどこでするべきか悩む…
ぶっちゃけ簡単なhFE選別したトランジスタで組んだだけで2mV程度のオフセットで済んでるんですよね…
2mVから揺らぐことはないみたいなんで調整はこのまま省いてしまうか。

というようになんとなく思って書いたのがこれ

なんと!
以外にもコンパクトにまとまりましたよ。
しかも熱結合したいトランジスタ同士をそばに寄せることができました。

けど、バイアス電流が少なくてすむようになったので、熱結合しなくても非常に安定して動作します。

現在終段には6mA程度のバイアスが流れるようになっています。
これで50ΩヘッドフォンをLR並列にして(つまりモノラル)接続した場合に±1.3V電源で±1V(2Vp-p)の振幅が取れます。
昨日のリサージュでもわかりますが、かなり音がしゃきっとしてます。

これこそ基板に組みたいところまで来ましたね。
一回汎用部品で組んでみて安定性とかもうちょっと実験したらオーディオ用部品に移行といったところかと。

さて、直流バイアスの話をまじめに考えるか…

[追記]
ぬかった…

上でアップした回路は
「偶然動いていた産物」
ということがわかりましたorz

やっぱりバイアスはきちんと与えてやらないといけません。

ということでバイアス回路追加しました。
そのためにトランジスタが2個/ch追加orz
ごふぅ　もうスペースないぉ

さらにバイアス回路を追加したおかげで安定性がダウン。
というかむしろ今まで動いてたのが不思議なんだけども、
とりあえず発振するように。
コンデンサで抑え込みましたが、0.5mVp-pくらいの発振がどうしても抑えられない…
なんでだろう…とずっと悩んでたんですがなんというか…
作業場のインバータ蛍光灯のノイズがそのまま波形として出てましたorz
蛍光灯を消すと0.1mVp-pくらいのノイズで周期波形は観測できないので、もうホワイトノイズだと思います。
つまり最後のは発振ではなかったと。
まぁブレッドボードで実験してるし、外来ノイズに弱いのは当然。
これは実際に基板に組んでみて追加の安定試験をしないと意味ないなぁ。

ということで訂正回路はまた今度…
今度はもうちょっと安定性試験してからアップします。
